Elektrické zapojení

Popis instalace

Sejměte víko uvolněním šestihranných šroubů. Podle vybavení se v otevřeném vnitřním prostoru nachází jeden nebo více spínacích kontaktních prvků - mikrospínačů.  Funkce dílčích kontaktů je vytištěna na spínacím prvku. Zapojte kontakty v souladu s požadavky na dané zařízení. Pro propojení použijte kabely s průřezem od 0,75 do 2,5 mm2. Dotáhněte kroutícím momentem 0,5 až 0,9 Nm. Pro vývod kabelů jsou k dispozici 2 otvory se závitem M25x1,5. Poté se nasadí víko a upevní šrouby točivým momentem o síle 3 Nm. Šroubení kabelů dotáhněte dle pokynů výrobce kabelových vývodek.



Schéma kontaktů spínacích kontaktních prvků u nejpoužívanějších typů

Pro montáž a projekci obecně považujeme spínací kontaktní prvek nejblíže páce za prvek A, a následně prvek B. Kontakty potom označujeme jako 1A, 2B a podobně. Spínací kontaktní prvky fyzicky nejsou takto označeny.

Vysvětlení řazení kontaktů pro definici pořadí a typu kontaktu.

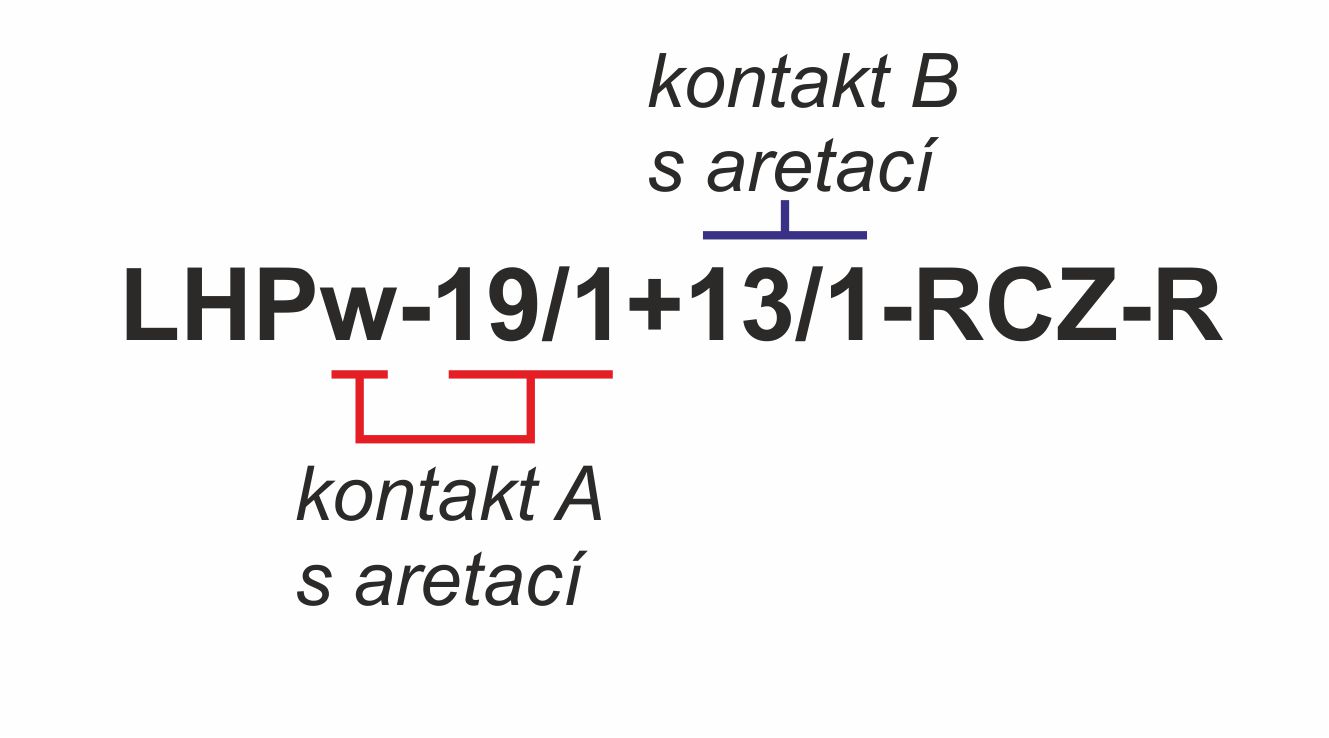

Základní značení

 Popis

Vzhled mechanismu a umístění kontakních prvků (mikrospínačů) s kontakty

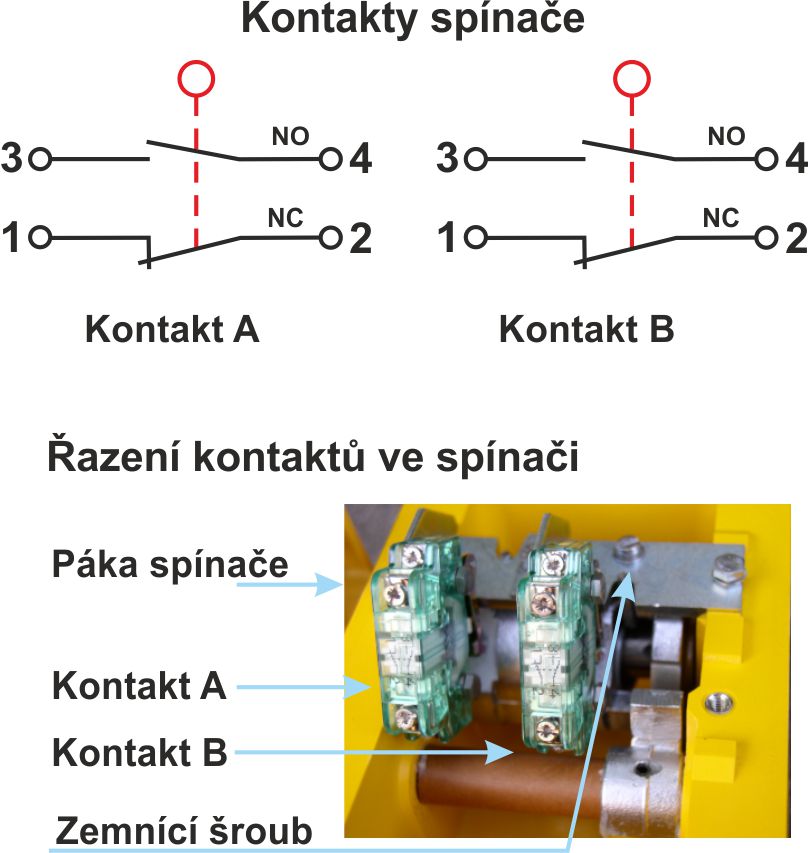

LHPEw-10/2-RCZ

LHMEw-10/2-RCZ

LHPEw-10/2-R-EX



Spínací prvky spínají v různých úhlech natočení páky.

Spínač bez synchronizačního mechanismu tzv. ekonomy verze.

Použití pro bezpečnostní obvod vyžadující bezpečnostní smyčku s jedním NC a jedním NO kontaktem. Kontakty jsou vzájemně synchronizovány v kontaktním prvku A nebo B.

Kontakt A - typ 10 - NC a NO

Kontakt B - typ 10 - NC a NO

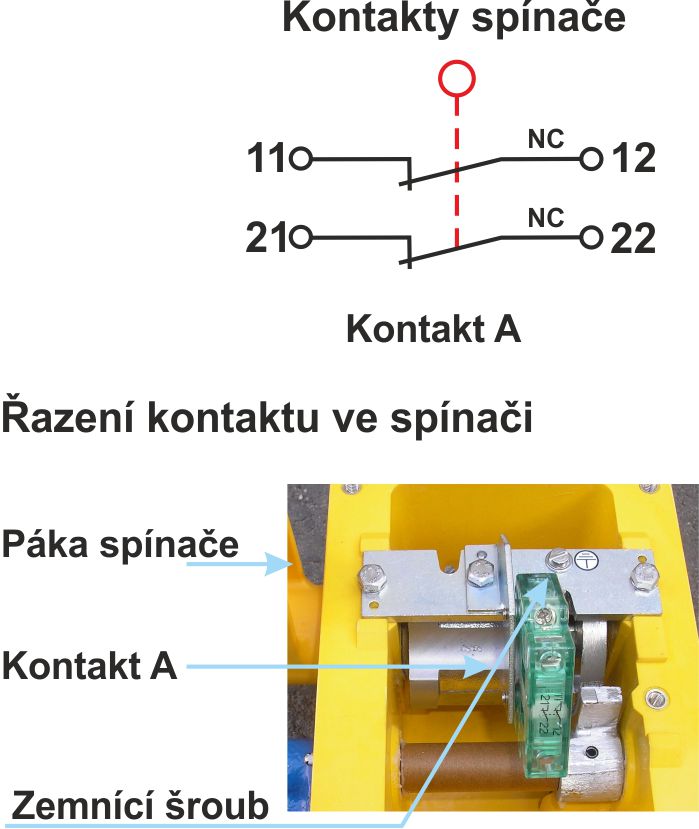

LHPEw-18/1-RCZ

LHMEw-18/1-RCZ

LHPEw-18/1-R-EX



Spínač bez synchronizačního mechanismu tzv. ekonomy verze.

Použití pro bezpečnostní obvod vyžadující dvě bezpečnostní smyčky. Rozpínací kontakty jsou vzájemně synchronizovány v kontaktním prvku.

Spínač nená spínací kontakty k signalizaci a identifikaci místa aktivace. Pro tyto účely je nutné spínač zapojit vždy jako samostatný bezpečnostní obvod například do bezpečnostního PLC. Náročné na kabeláž.

Kontakt A - typ 18 - NC a NC

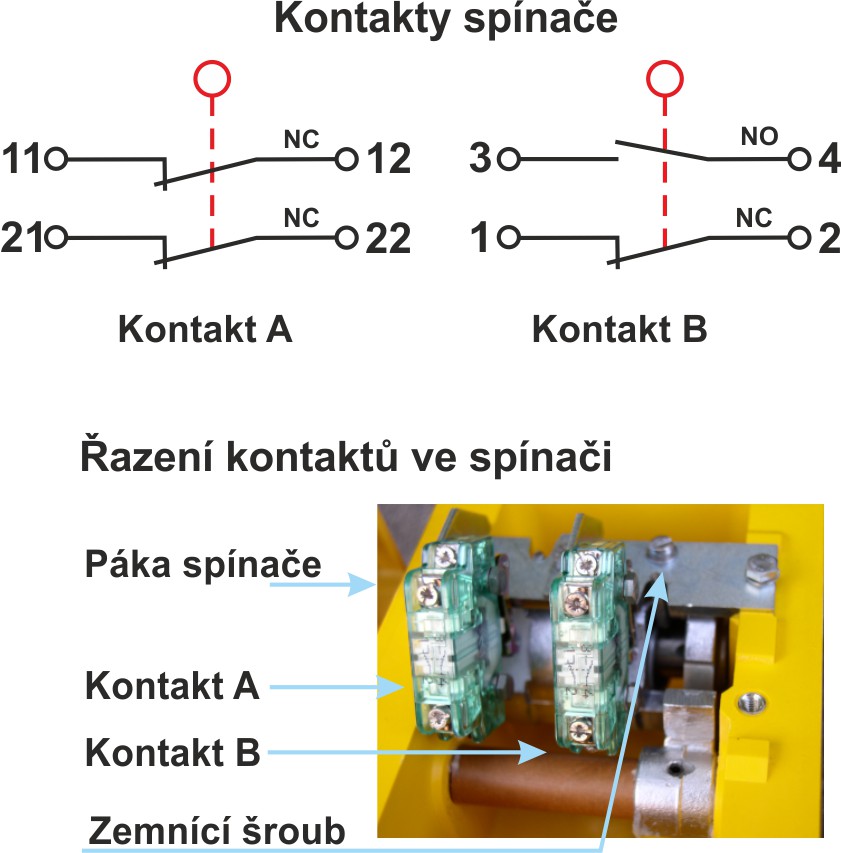

LHPEw-18/1+10/1-RCZ

LHMEw-18/1+10/1-RCZ

LHPEw-18/1+10/1-R-EX

Spínač bez synchronizačního mechanismu tzv. ekonomy verze.

Použití pro bezpečnostní obvod vyžadující dvě bezpečnostní smyčky. Rozpínací kontakty jsou vzájemně synchronizovány v kontaktním prvku A.

Kontaktní prvek B lze použítk signalizaci varování.

Kontakt A - typ 18 - NC a NC

Kontakt B - typ 10 - NC a NO

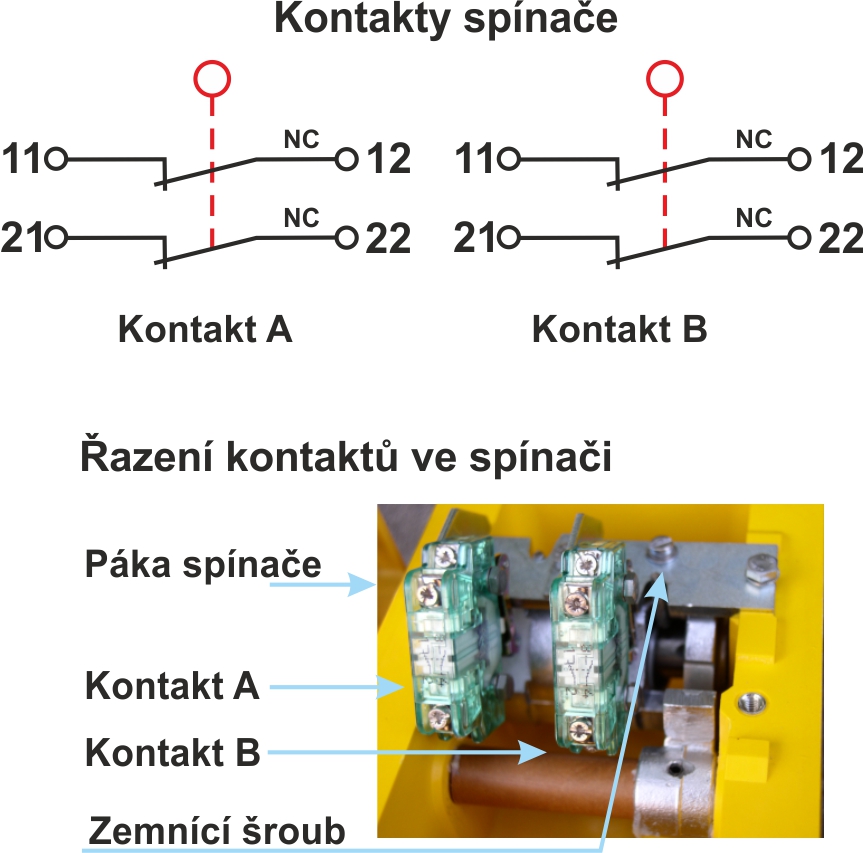

LHPEw-18/2-RCZ

LHMEw-18/2-RCZ

LHPEw-18/2-R-EX



Spínač bez synchronizačního mechanismu tzv. ekonomy verze.

Použití pro bezpečnostní obvod vyžadující dvě bezpečnostní smyčky. Rozpínací kontakty jsou vzájemně synchronizovány v kontaktním prvku A i B.

Jakýkoliv kontaktní prvek lze použít k signalizaci varování.

Kontakt A - typ 18 - NC a NC

Kontakt B - typ 18 - NC a NC

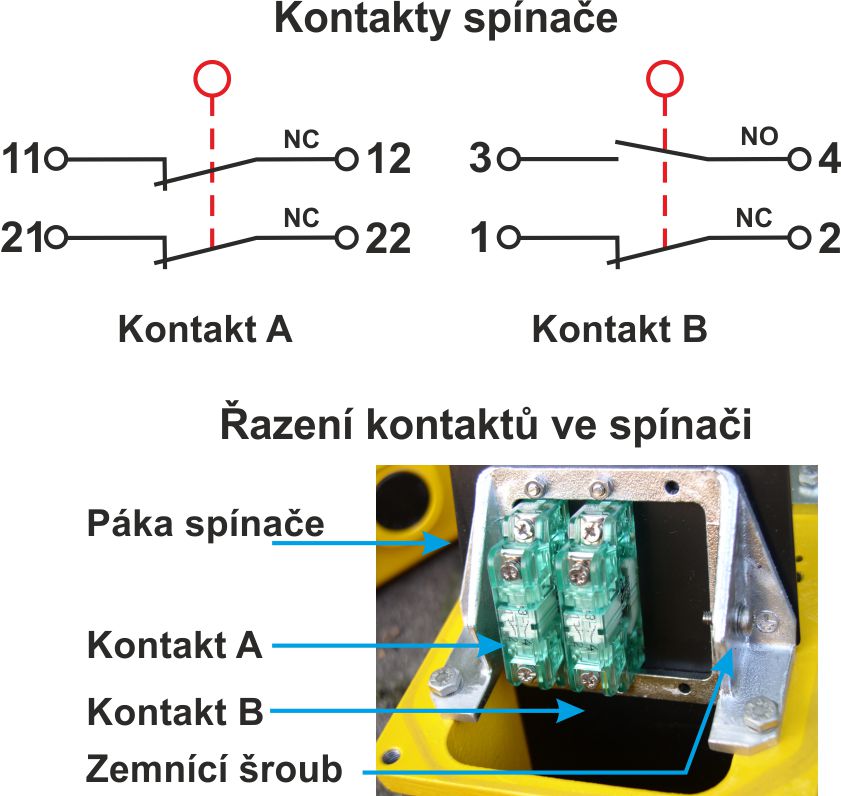

LHPw-18/1+10/1-RCZ

LHMw-18/1+10/1-RCZ

LHPw-18/1+10/1-R-EX






Spínač se synchronizačním mechanismem.

Použití pro bezpečnostní obvod vyžadující dvě bezpečnostní smyčky. Rozpínací kontakty jsou vzájemně synchronizovány.

Kontaktní prvek B lze použít k signalizaci varování.



Kontakt A - typ 18 - NC a NC

Kontakt B - typ 10 - NC a NO

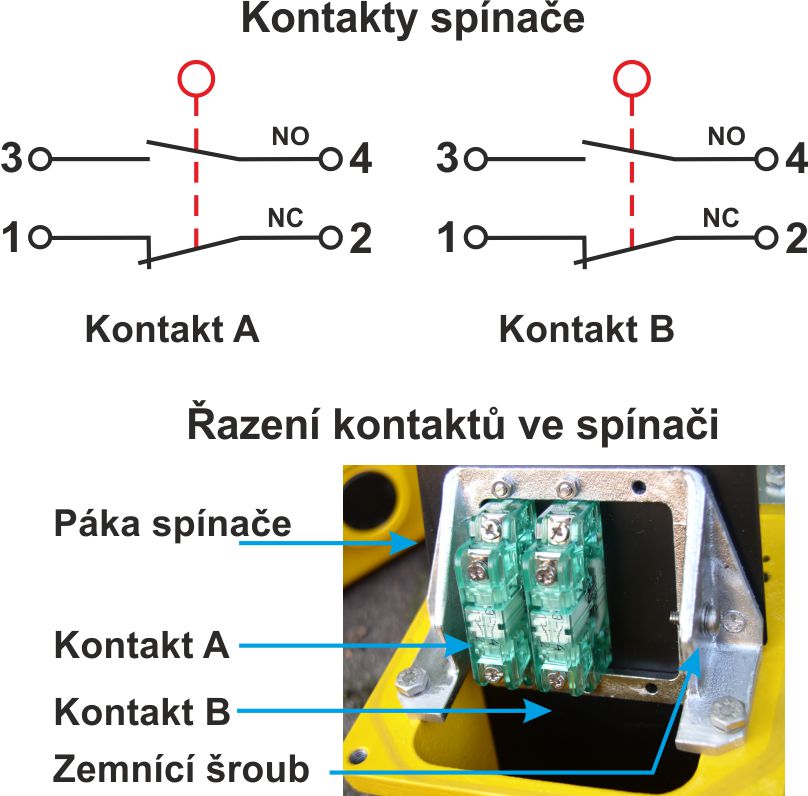

LHPw-10/2-RCZ

LHMw-10/2-RCZ

LHPw-10/2-R-EX



Spínač se synchronizačním mechanismem.

Použití pro bezpečnostní obvod vyžadující bezpečnostní smyčku s jedním NC a jedním NO kontaktem. Kontakty jsou vzájemně synchronizovány v kontaktním prvku A i B.

Kontaktní prvek B lze použítk signalizaci varování.

Kontakt A - typ 10 - NC a NO

Kontakt B - typ 10 - NC a NO



LHPE-10/2-R2CZ

LHME-10/2-R2CZ

LHPE-10/2-R2-EX

Spínací prvky spínají podle natočení páky vlevo nebo vpravo.

Spínač bez synchronizačního mechanismu tzv. ekonomy verze.

Použití pro signalizační obvod vyžadující obvodovou smyčku s jedním NC a jedním NO kontaktem. Kontakty jsou vzájemně synchronizovány v kontaktním prvku A a v kontaktním prvku B.

Kontakt A - typ 10 - NC a NO

Kontakt B - typ 10 - NC a NO



LHPE-18/2-R2CZ

LHME-18/2-R2CZ

LHPE-18/2-R2-EX

Spínací prvky spínají v různých úhlech natočení páky.

Spínač bez synchronizačního mechanismu tzv. ekonomy verze.

Použití pro signalizační obvod vyžadující obvodovou smyčku. Rozpínací kontakty jsou vzájemně synchronizovány v kontaktním prvku A a kontaktním prvku B.



Kontakt A - typ 18 - NC a NC

Kontakt B - typ 18 - NC a NC
